DCNC Retraction System Slideplate
Artikelnummer 5944
DamenCNC
Goed op voorraad
€200,00
exclusief btw
Prijs per stuk
Omschrijving
Bijlagen
Compatibele Producten

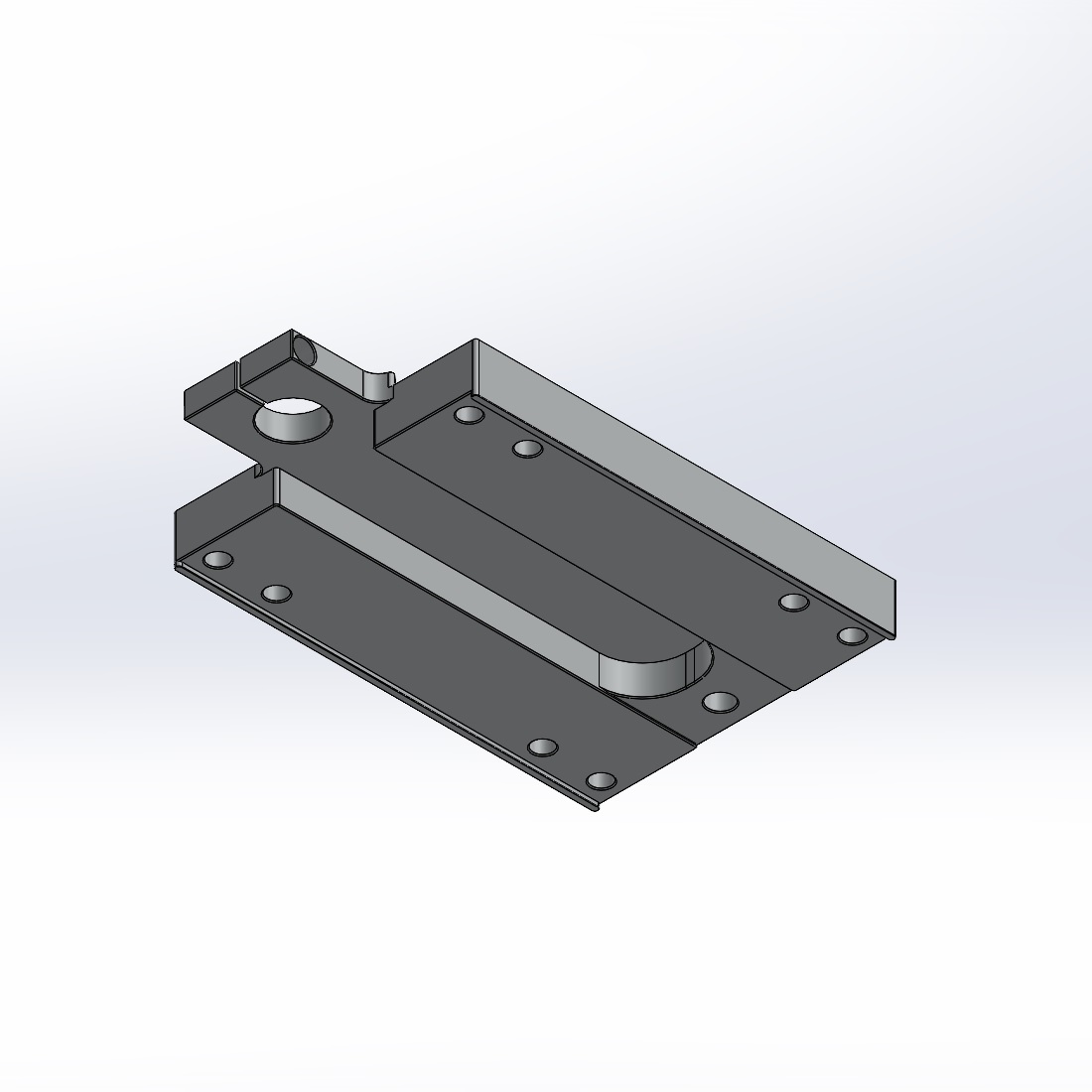

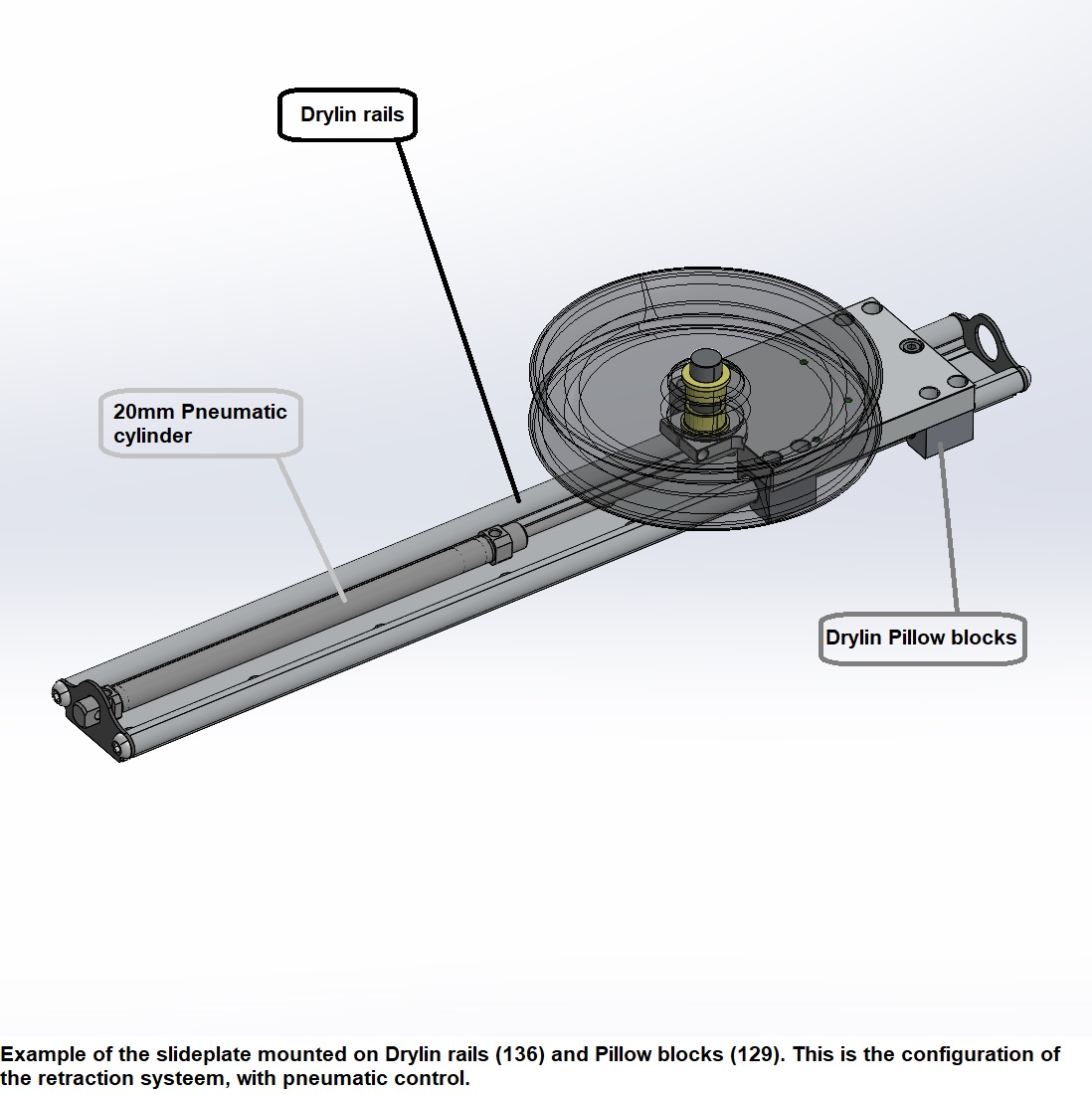

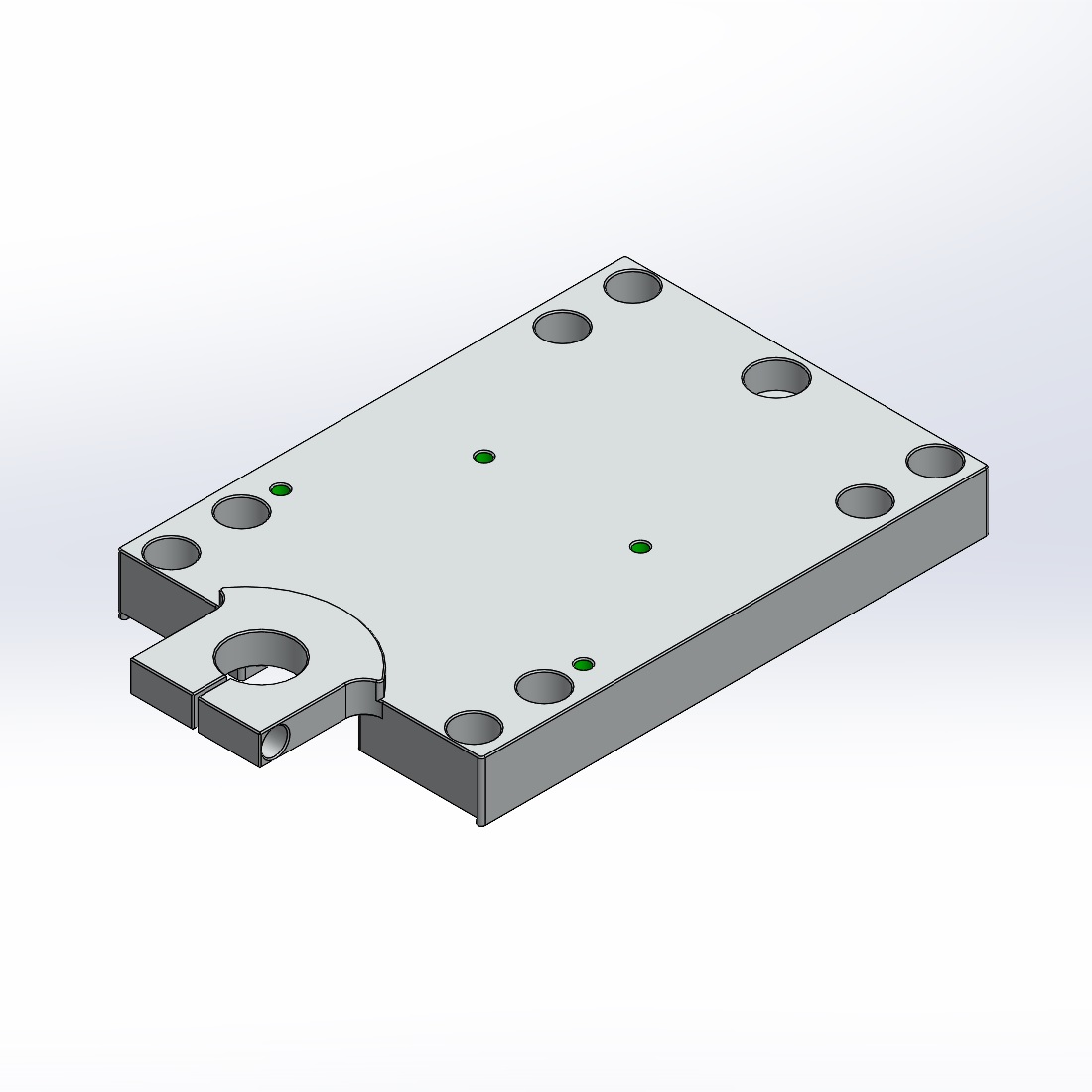

De Slideplate is ontworpen voor het retractie systeem (5865/5870), waarbij het dient als montage en geleiding voor de kabelrups. De Slideplate is ontworpen om gemonteerd te worden op Drylin rails (136) & Pillow blocks (129). Hiervoor zijn uitlijnranden gemaakt voor deze onderdelen, zodat het makkelijk te assembleren is.
Op de Slideplate kan een 25mm as geklemd worden en is er ruimte aan de onderkant voor een lucht cilinder.
Component eigenschappen:
- Ontworpen voor 5865/5870 Retractie systeem
- Materiaal: Aluminium 6082
- Afmetingen: 235x140x29mm
- Uitlijn randen voor Drylin Pillow blocks (129)
- Binnen klem diameter: 25mm H7
Bijlagen
Hier staan alle bijlagen van dit artikel. Klik op het icoon om deze te downloaden.
 |
5944-1 DCNC Retraction System Slideplate STEP214 |
 |
5944-2 DCNC Retraction System Sideplate STEP242 |
 |

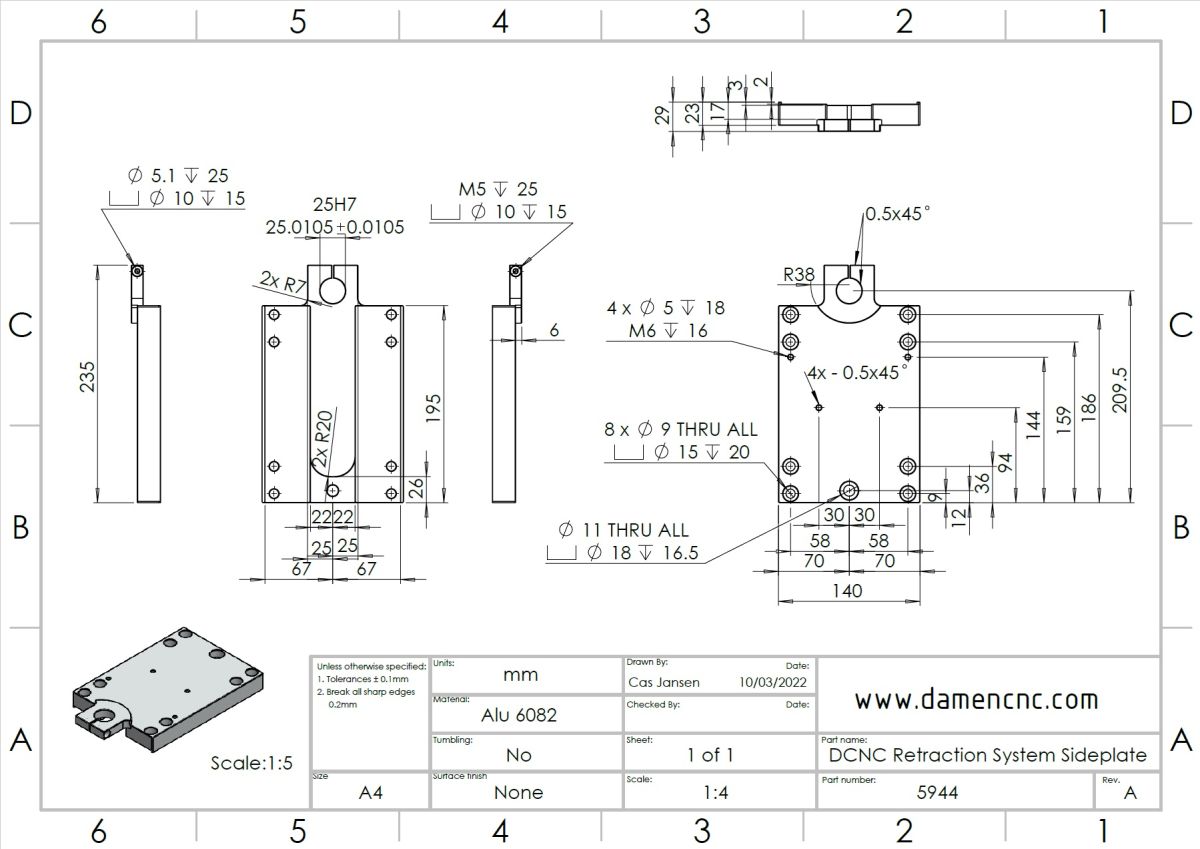

5944-3 DCNC Retraction System Slideplate 2D Dimensions |
