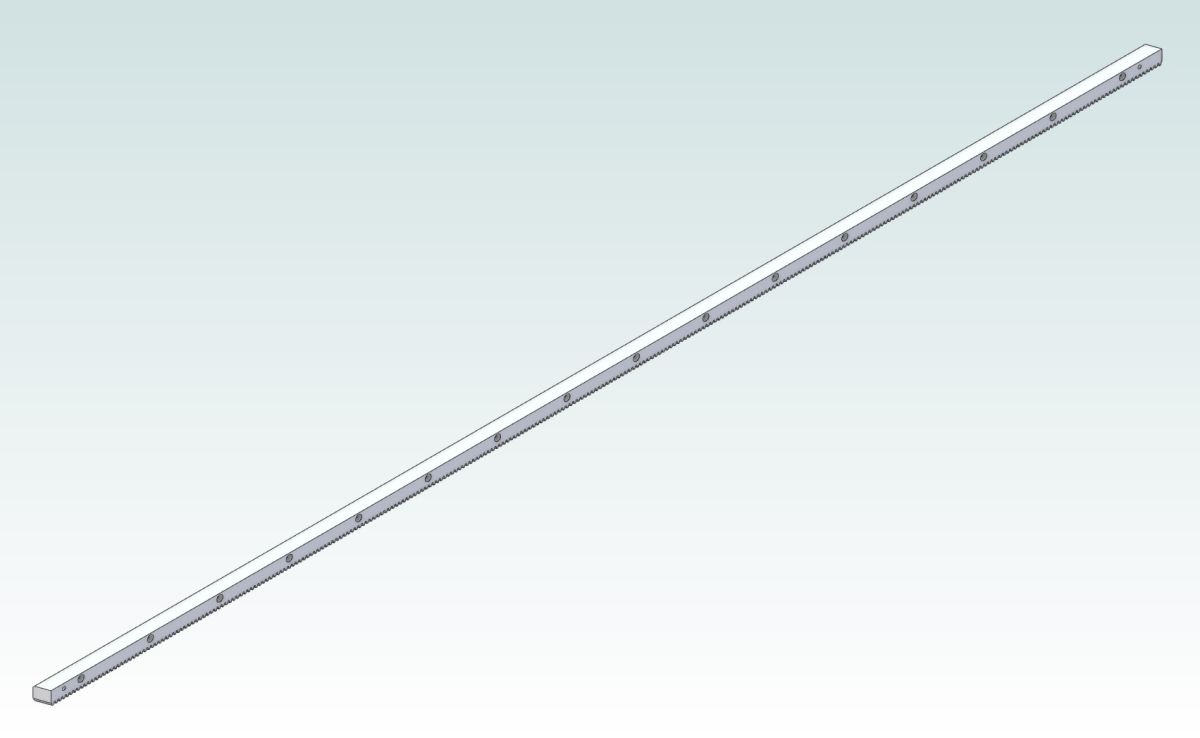

Helical Rack Module 2 Q6 (High Precision) 24x24x2000mm

Hoogste kwaliteit tandheugelsysteem dat we kunnen bieden. Jarenlang hebben we Q10 tandheugel en rondsel verkocht en hadden we goede resultaten voor CNC-routers die geen hoge precisie vereisen (+/-0,1 mm). We adviseerden altijd kogelomloopspindels als klanten een nauwkeurigere positionering nodig hadden (+/-0,01 mm). Het probleem blijft dat met een kogelomloopspindel de lengte van de machine die gemaakt kan worden zeer beperkt is. Ook bij kogelomloopspindels blijven trillingen altijd een probleem bij het bereiken van hoge voedingssnelheden. We hadden dus een andere oplossing nodig voor machines met hoge snelheid en hoge nauwkeurigheid. Vervolgens hebben we in Italië het bedrijf Gambini gevonden. Dit bedrijf is gespecialiseerd in het maken van tandwielen en tandheugels en beschikt over alle machines en apparatuur om zeer nauwkeurige tandheugelsystemen te maken. Er zijn verschillende kwaliteitsklassen, variërend van 5 het meest nauwkeurig tot 10 het minst nauwkeurig. De kwaliteit die wij hier bieden is 6, wat voor de lengte van 2000 mm de meest nauwkeurige tandheugel is die beschikbaar is. Er moet ook rekening worden gehouden met het draagvermogen van de tandheugel. Het type tandheugel dat wij hier aanbieden is gemaakt van hoogwaardig SAE-staal dat tevens inductiegehard is op de plaats waar de tanden zitten. Na het uitharden worden de tanden opnieuw geslepen, en ook de tandheugel zelf wordt rondom geslepen. Om deze reden is het uitlijnen een stuk eenvoudiger, omdat er een perfect geslepen referentievlak is.

Het type dat wij hier aanbieden is de versie met schuine vertanding. Het prijsverschil met een recht vertanding is nihil. Schuine vertanding heeft enkele voordelen, bijvoorbeeld minder loopgeluid. Voor systemen met zeer hoge snelheid is dit de beste keuze. Houd er rekening mee dat een schuine vertandings systeem vanwege de vorm van het tandwiel (spiraalvormig) het gebruik van speciale vertragingskasten vereist. De vertragingskasten moet bestand zijn tegen een axiale belasting, en niet alleen radiaal. Voor systemen met een lagere snelheid en lagere kosten adviseren wij om rechte en geen schuine vertanding tandheugels te gebruiken. Omdat de kosten van die vertragings kasten aanzienlijk lager zijn.

Componenteigenschappen:

• Hoge precisietoepassingen
• Toepassingen met hoge belasting (tandheugel is gemaakt van materiaal van betere kwaliteit en gehard)
• Veel lagere roterende massatraagheid dan vergelijkbare kogelomloopspindels of riemaandrijfsystemen. (de enige traagheid is het tandwiel + versnellingsbak)
• Kortere bouwtijden (eenvoudige montage dankzij grondreferentieoppervlakken)
• Modulair systeem (mogelijk om meerdere racks aan elkaar te koppelen om een zeer lang lineair systeem te maken (machine hiervoor is standaard), het enige wat je nodig hebt is ook een extra montage gereedschap, zie compatible producten

Technische specificaties:

• Typetandheugel: Schuine vertanding
• Module: 2
• Afmetingen: 24x24x2000mm
• Gewicht: 8,07 kg (per segment van 2000 mm)

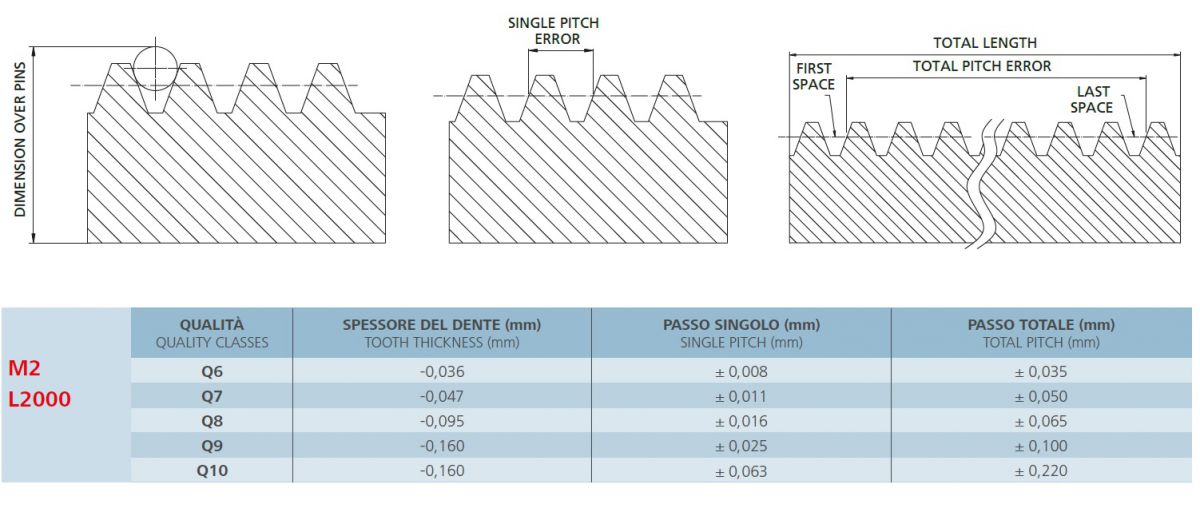

• Kwaliteit: 6
• Materiaal: SAE1141
• Schuine vertanding: 19° 31' 42" Rechts
• Warmtebehandeling: inductiegeharde tanden 56-60 HRC
• Oppervlakafwerking: geslepen (alle zijden)
• Treksterkte: 800 N/mm²

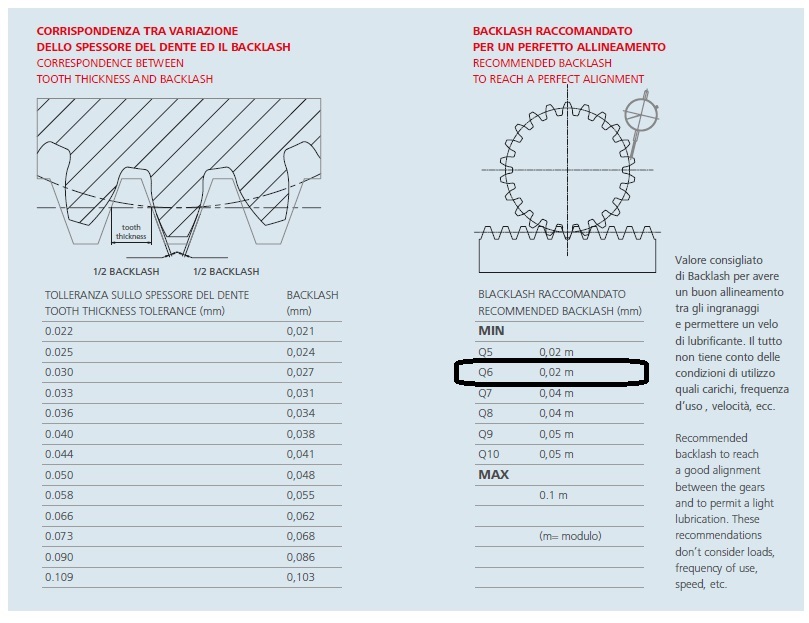

• Aanbevolen speling om een perfecte uitlijning te bereiken: Q6= 0,02 mm
