HUB ShaftCoupler DCNC-D32-L32-B12.00mm
Artikelnummer 1490
DamenCNC
Goed op voorraad
| Algemene condities | ||
| Aantallen 5 - > | 5,00 % op de verkoopadviesprijs van €14,00 | €13,30 |
| Aantallen 10 - > | 10,00 % op de verkoopadviesprijs van €14,00 | €12,60 |
| Aantallen 20 - > | 20,00 % op de verkoopadviesprijs van €14,00 | €11,20 |
| Aantallen 50 - > | 30,00 % op de verkoopadviesprijs van €14,00 | €9,80 |
€14,00
exclusief btw
Prijs per stuk
Omschrijving
Bijlagen
Korting
Compatibele HUBS

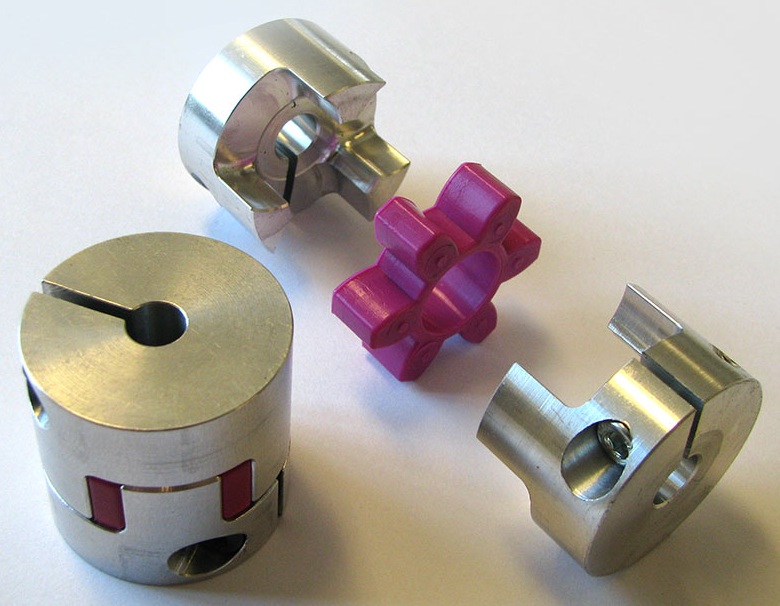

Wanneer men kogelomloopspindels gebruikt, raden we aan om deze askoppelingen te gebruiken. Gezien de kogelomloopspindels nagenoeg spelings vrij zijn, is het van belang dat de askoppeling dat ook is, en dat is deze. Het nominale koppel is 12,5Nm en het maximale koppel 20Nm. In theorie is het dus mogelijk om deze koppeling op een 12Nm stappenmotor toe te passen. In de praktijk (door het formaat) gebruiken we deze motor alleen voor kleinere stappenmotoren (NEMA17 en NEMA23). Het is mogelijk om combinaties van verschillende asmaten te maken, bijvoorbeeld een stappenmotor met een as van 6.35mm verbinden met een kogelomloopspindel van 8mm. U koopt dan een HUB van 6.35mm en een HUB van 8.00mm, en natuurlijk 1 flexibel element (SPIDER).
Component eigenschappen:

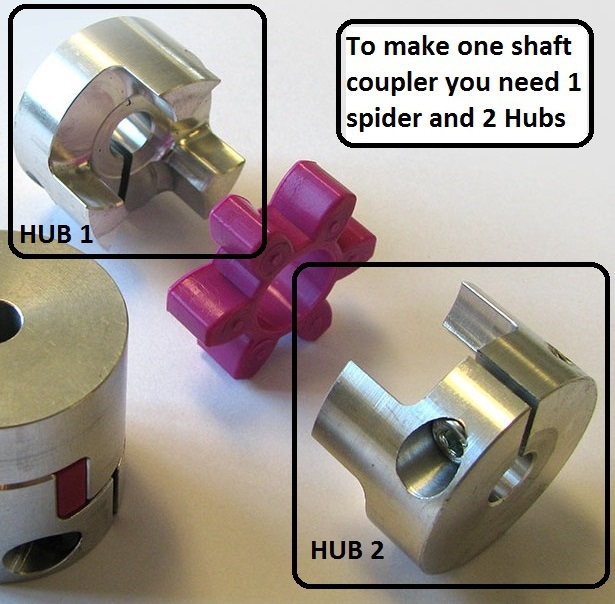

- Inhoud: 1 hub. Een complete koppeling bestaat uit 2 hubs en 1 spider
-
Koppelingen uitwisselbaar, dus 6,35mm naar 10mm koppeling is mogelijk
-
Buiten Diameter 32mm
-
Lengte 32mm
-
Binnen diameter van 4 tot 16mm
-
Speciale maat boring op aanvraag verkrijgbaar
- Maximaal koppel (Rode Insert) 25Nm
- Nominaal koppel (Rode Insert) 12.5Nm
Bijlagen
Hier staan alle bijlagen van dit artikel. Klik op het icoon om deze te downloaden.
 |
1490-1 HUB ShaftCoupler DCNC-D32-L32-B12.00mm STEP214 |
|
1490-2 HUB ShaftCoupler DCNC-D32-L32-B12.00mm STEP242 |
|
1490-3 HUB ShaftCoupler DCNC-D32-L32 Assembly example STEP214 |
|
1490-4 HUB ShaftCoupler DCNC-D32-L32 Assembly example STEP242 |
 |

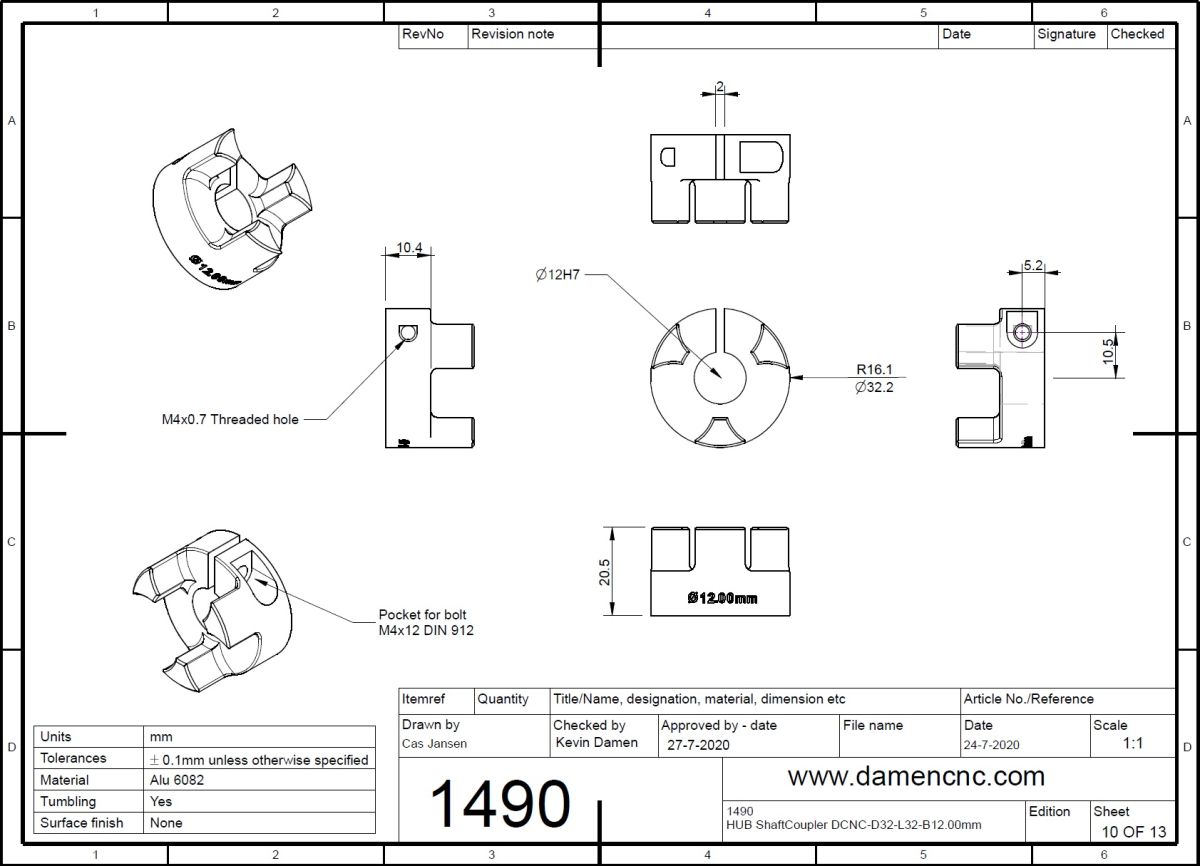

1490-5 HUB ShaftCoupler DCNC-D32-L32-B12.00mm 2D Dimensions |
|
1490-6 Instruction for DamenCNC 32mm ShaftCoupler 2D Dimensions |
