I/O Push In Terminal for B3 Drives ACS3-IFSC2626 (for B3-M-F-E)

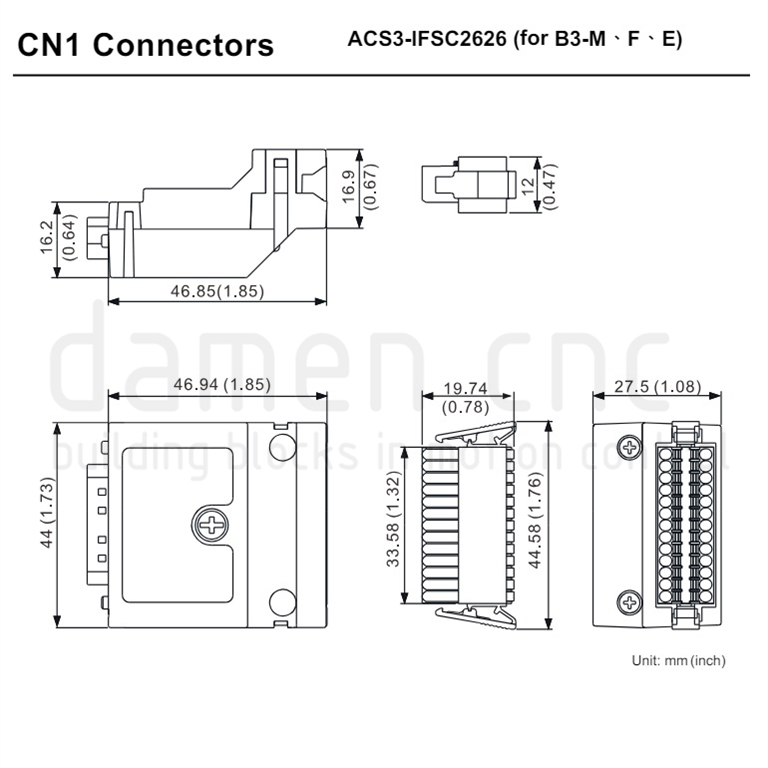

In plaats van te solderen aan de 26-pins CN1-connector op de Delta B3M-F-E Servo-driver, hebben we ook deze module met eenvoudige insteekklemmen waardoor de bedrading veel sneller gaat. Alle 26 pinnen zijn toegankelijk, deze informatie is relevant omdat het Delta A2-systeem vergelijkbare accessoires heeft, waarbij niet alle pinnen beschikbaar zijn. De pinnen zijn allemaal gelabeld en zo gemaakt dat het onmogelijk is om verbindingen om te keren. De enige klachten/vragen die we krijgen, betreft de hoogte. De adapter steekt ongeveer 61 mm uit vanaf de driver en de kabels komen er recht uit, dus je hebt nog een paar cm vrije ruimte nodig. Dit betekent dat u moet controleren of uw schakelkast diep genoeg is om deze optie te monteren. En een ander klein puntje, is dat de kwadratuur van de kabels maximaal 0.25mm2 (24AWG) mag zijn.

Componenteigenschappen:

• Snelle connector voor de CN1 26-pins interface op Delta B3-M, B3-F, B3-E -servodrivers (CANopen, DMCNET,EtherCAT)
• Toebehoren voor het Delta B3-M(CANopen), B3-F(DMCNET), B3-E(EtherCAT) servodrivers
• Eenvoudige montage met insteekklemmen
• Delta-onderdeelnummer: ACS3-IFSC2626(for B3-M - F -E)
• OPMERKING: Controleer de hoogte van uw schakelkast (deze eenheid voegt minimaal 61 mm extra hoogte toe)
• OPMERKING: Controleer de AWG (mm2) van uw kabels, dit werkt met 0,25 mm2 en kleiner (24AWG)
• OPMERKING: NIET geschikt voor B3-L(Pulse) drivers
