NEMA 34 Motor Bracket (MBA20-F) for FKA20

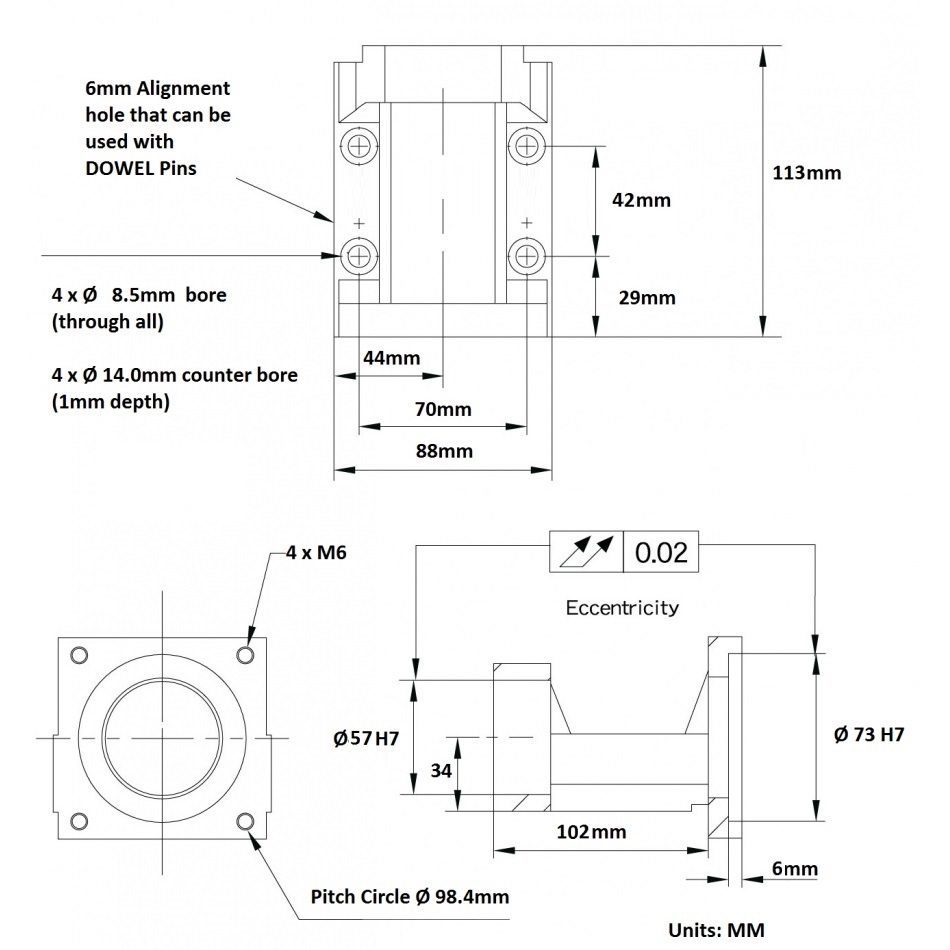

Motorsteun gemaakt van staal. Deze heeft een NEMA34 flens die compatible is met de meeste NEMA34 stappenmotor of servo motoren. De centreer rand van 73mmH7 wil nog weleens verschillen, bij Leadshine is deze bijvoorbeeld 60mmh7. De motorsteun heeft een referentie oppervlak aan de onderkant, ook voorzien van twee 6mm paspen gaten. Deze kunnen worden gebruikt om de perfecte uitlijning te krijgen bij het terugplaatsen op een machineframe. De uitlijning tussen het lager en de flens is <0,02mm omdat alle bewerkingen in 1 opspanning worden gedaan. Bij het bouwen van een CNC machine of een andere speciaal machine is dit een intressant onderdeel om te gebruiken, omdat het veel tijd bespaart, die normaal verloren gaat aan het maken van een custom beugel, die dan meestal veel minder precies is dan de deze. Dit lagerblok is compatibel met het BF20 zwevende lagerblok (zelfde hoogte tov van het referentie oppervlak). Meestal wordt dit lagerblok gebruikt in combinatie met 32mm diameter kogelomloop spindels.

Component eigenschappen:

• Compatibel met NEMA 34-motoren met flensafmeting
• Stalen behuizing
• Hoogwaardig product gemaakt in TAIWAN
• Inclusief 4 x M6x20 DIN912 bouten voor montage van de NEMA 34 stappenmotor
• Inclusief 4 x M6x20 DIN 912 bouten voor montage van het FKA20 vast lagerblok
• FK Fixed Bearing niet inbegrepen (vergeet deze niet te bestellen! FKA20)
