P11DMB-FULD-P2 - Toolsetter - Ø10 Tip - Switch NC- LED - IP67 - 2M Protective Tube

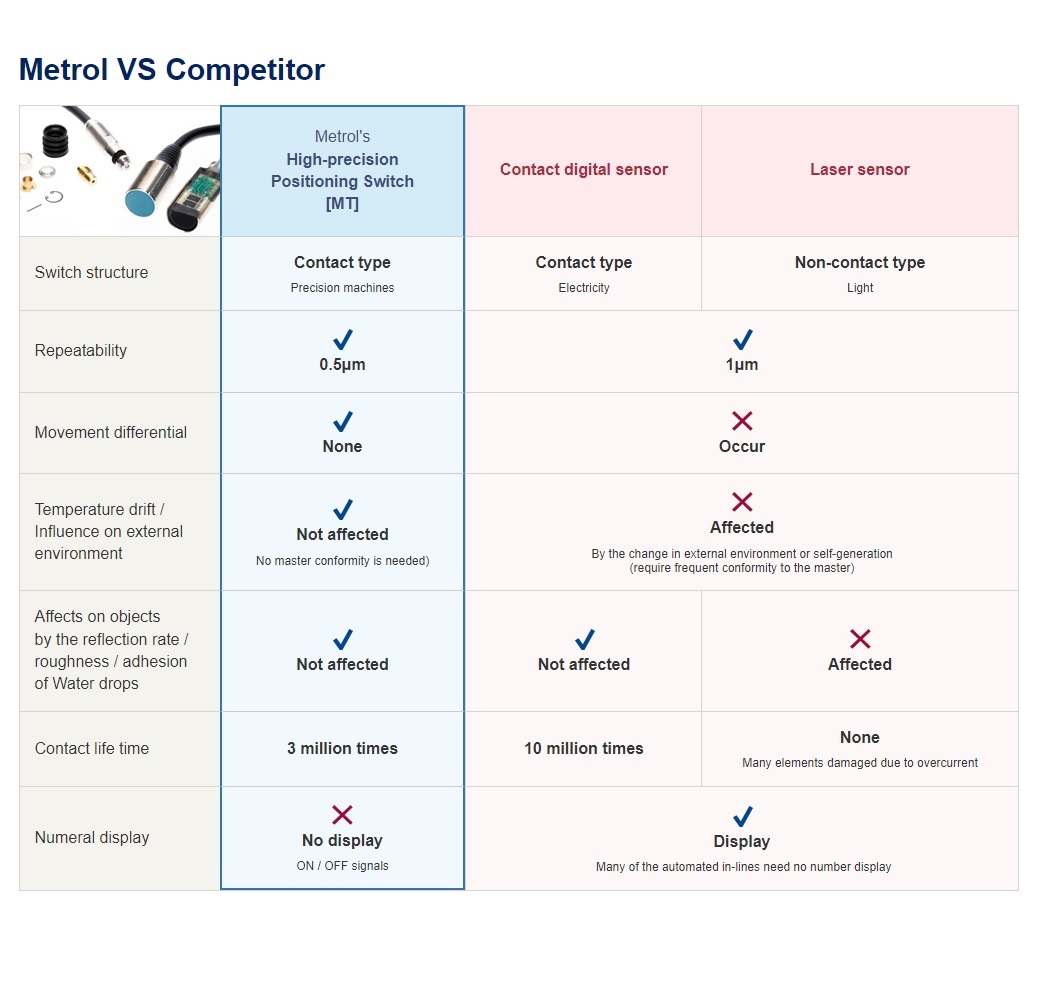

Mechanische schakelaar met ultrahoge precisie. Als u een ultraprecieze toepassing heeft en problemen ondervindt met signaaldrift. Dit is gebruikelijk bij inductieve naderingssensoren. Dan kan dit type schakelaar deze problemen oplossen. Deze sensoren worden gebruikt in de industriële automatisering, maar ook in nauwkeurige CNC-machines. Meestal voor gereedschap lengtemeting. Omdat de herhaalnauwkeurigheid 0,5 micron of minder bedraagt, is uiterst nauwkeurige thuismeting mogelijk. Omdat er geen signaaldrift is, kunnen dergelijke schakelaars ook worden gebruikt voor temperatuurcompensatie. Standaard heeft de schakelaar een IP67-beschermende structuur en kan het worden gebruikt in zware omgevingen met water, emulsie of olie. We hebben deze schakelaars getest in CNC-slijpmachines en ze werken heel goed, en veel nauwkeuriger dan inductieve sensoren die we eerder in die machine gebruikten. De verbeteringen ten opzichte van een inductieve sensor bedragen ongeveer een factor 10. De herhaalnauwkeurigheid is 0,0005 mm of minder. Dat is dus een halve micron!

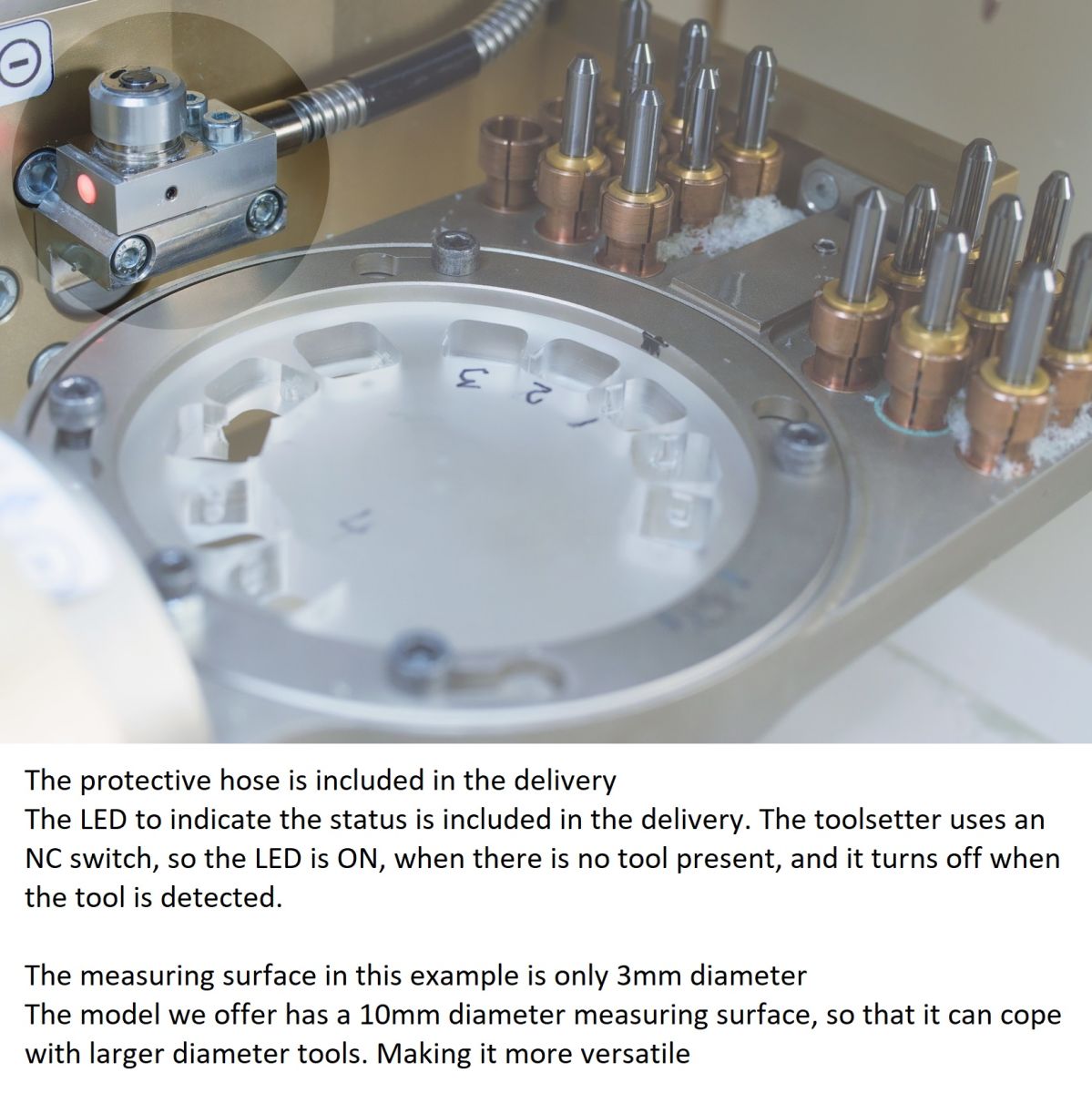

Dit apparaat is ook een goede basis om een gereedschap lengte meter mee te maken, om in verticale richting de gereedschap lengte te meten. Op cnc machines noemt men dit ook wel een toolsetter. Deze unit is ontzettend klein en compact, waardoor deze ook voor kleine CNC machines geschikt is.

Componenteigenschappen:

• Contacttype: Normaal gesloten
• Contactkracht: 1.5Nm (axiale richting)
• Levensduur contact: 3 miljoen keer
• Contactmateriaal: Ø10 vlak hard metaal
• Voorloop: 0,0 mm (slag voordat contact wordt geactiveerd)
• Maximale slag: 3 mm
• Contacthoek: recht
• Nauwkeurigheid: 0,5 µm bij herhaalde nauwkeurigheid (0,0005 mm)
• Aanbevolen voedingssnelheid voor de beste nauwkeurigheid: 50-200 mm/min

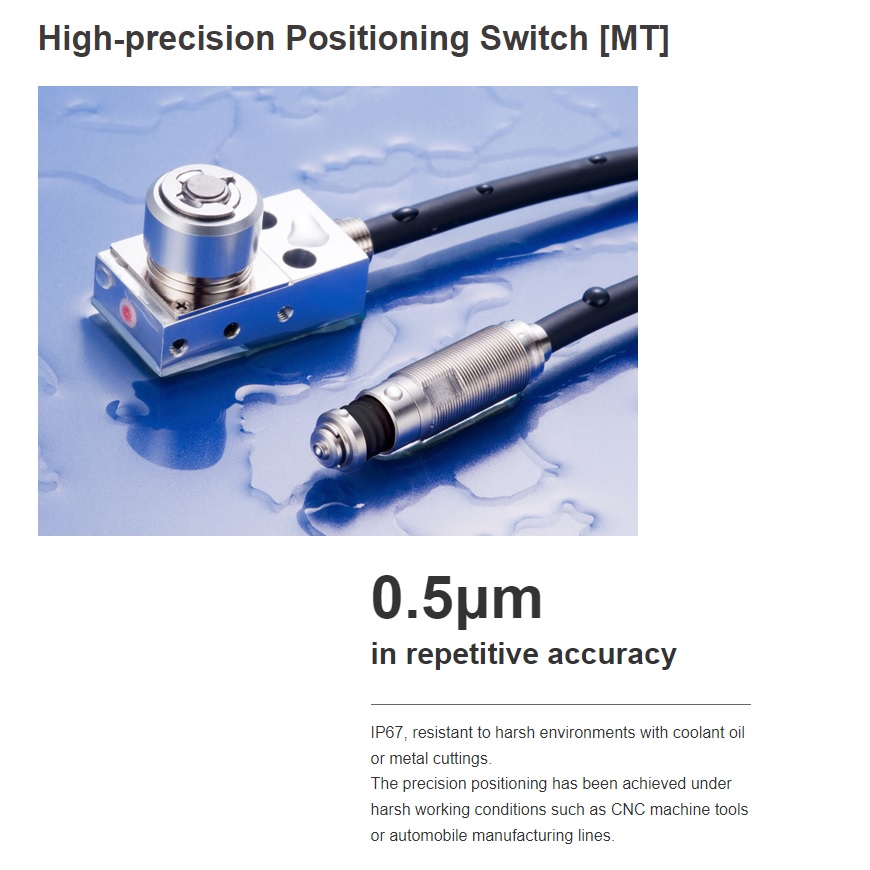

• Beschermende structuur: IP67, kan worden gebruikt in ruwe omgevingen (water, olie enz.)
• Materiaal behuizing: Aluminium
• Niet gevoelig voor temperatuurafwijkingen
• Bedrijfstemperatuurbereik: 0-80 graden Celsius (ijsvrij)
• Kabel: 3 m oliebestendig Ø5 / 2 aders, treksterkte 30N, minimale buiging R7, AWG 26
• Kabel bescherming: 2m spiraal slang metaal
• Spanning: 5 tot 24 VDC
• Constante stroom: 10 mA of minder (limietstroom met lijnweerstand)
• Inschakelstroom: 20 mA of minder (limietstroom met lijnweerstand)
• WAARSCHUWING: Beperk de hoeveelheid stroom die vloeit tot maximaal 10 mA bij continue stroom en 20 mA bij inschakelstroom
