ShaftCoupler DCNC-D27-L25-B4.00-B8.00mm

Wanneer men miniatuur kogelomloopspindels(8-10-12mm diameter) gebruikt, raden we aan om deze as-koppelingen te gebruiken. Gezien de kogelomloopspindels nagenoeg spelingsvrij zijn, is het van belang dat de askoppeling dat ook is, en dat is deze. Het nominale koppel is 2Nm en het maximale koppel 4Nm. In theorie is het dus mogelijk om deze koppeling op een 4Nm stappenmotor toe te passen. In de praktijk (door het formaat) gebruiken we deze motor alleen voor kleinere stappenmotoren (NEMA11 en NEMA17), of servomotoren 100W en 200W van Delta. Het is mogelijk om combinaties van verschillende asmaten te maken, bijvoorbeeld een stappenmotor met een as van 6.35mm verbinden met een kogelomloopspindel van 8mm. Bij dit type koppeling is het niet mogelijk om zelf de hubs te wisselen. Voor het afstellen van de rondloop is speciaal gereedschap nodig. Het is dus echt van groot belang om direct de juiste koppeling te kopen, met aan beide kanten de juiste boring.

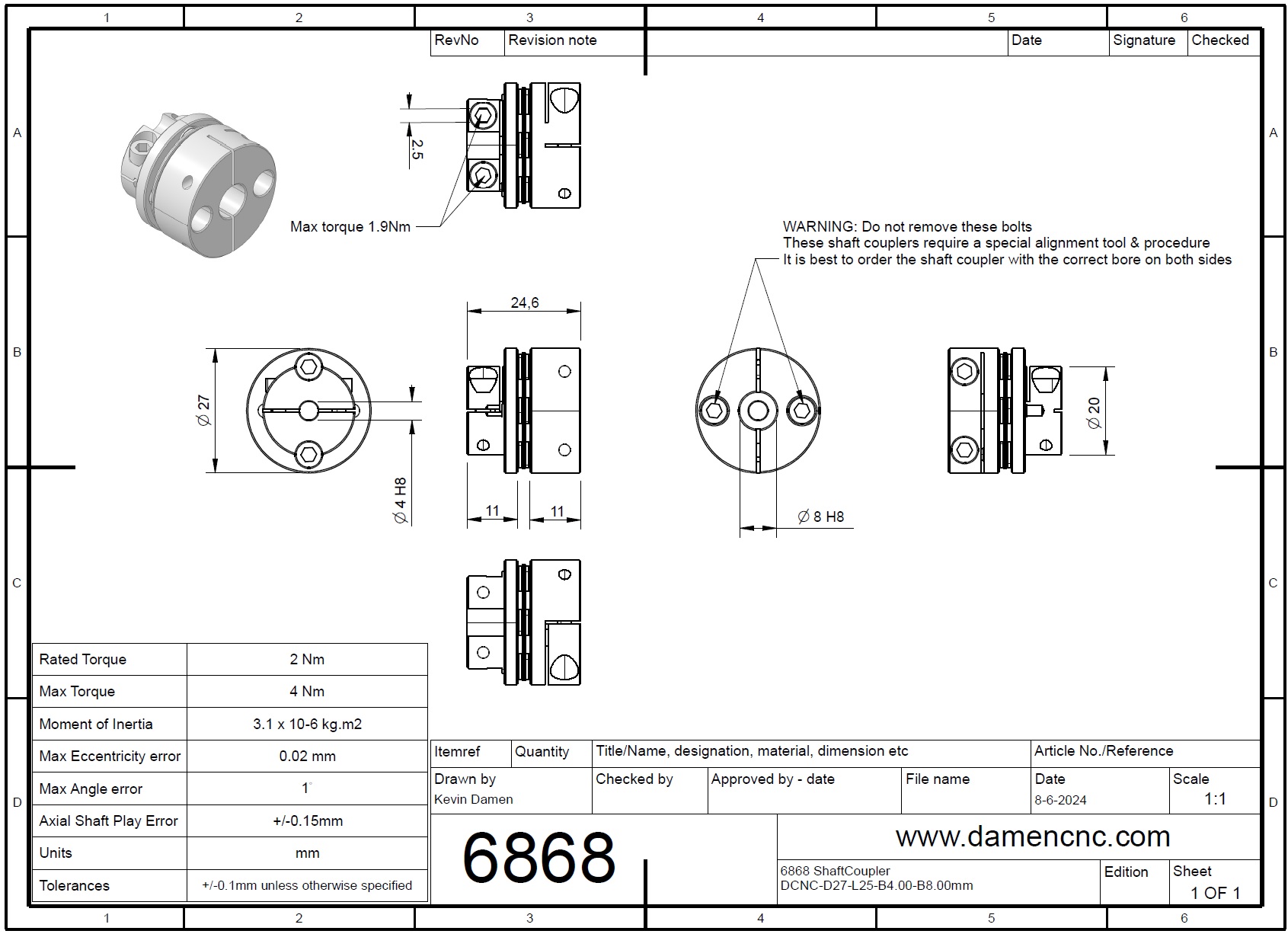

Component eigenschappen:

• Inhoud: Een complete set van 2 hubs en 1 flex disc (voorgemonteerd)
• Buiten Diameter 27mm
• Lengte 25mm
• Binnendiameter van 4 tot 10mm
• Speciale maat boring op aanvraag verkrijgbaar
• Maximaal koppel 4 Nm
• Nominaal koppel 2 Nm
• Maximale toegestane rondloop afwijking: 0.02mm
• Maximale toegestane hoekfout: 1 graad
• Maximale axiale speling: +/-0.15mm
• LET OP: Het is niet mogelijk om hubs eenvoudig om te wisselen, daar is speciaal afstel gereedschap voor nodig
