Timing Belt Gearbox i 1:1 DIY-set for DCNC Router Z-axis Ballscrew

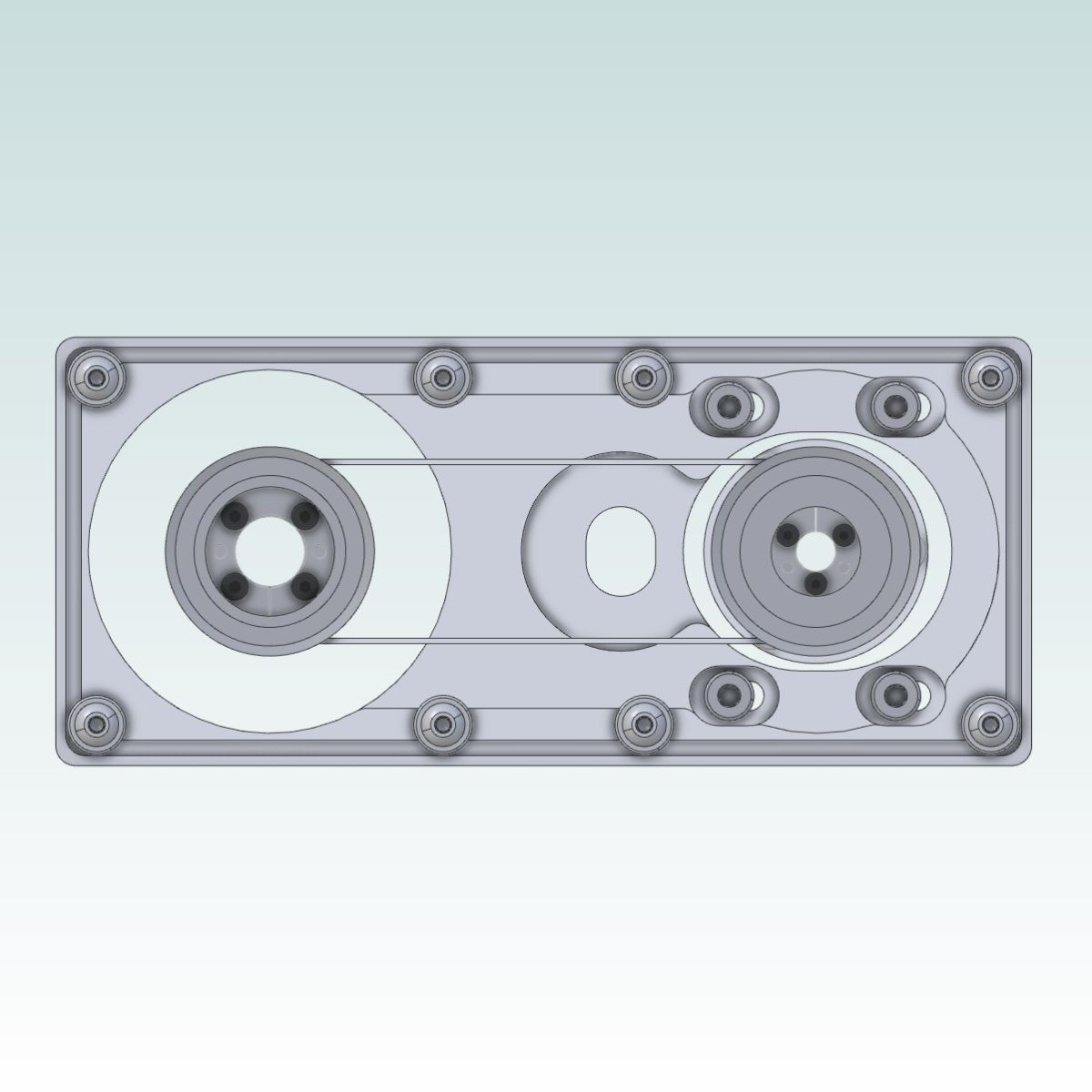

Deze distributieriemversnellingsbak met een verhouding van 1 op 1 is ontworpen voor een specifieke klant, toen we een probleem hadden met het monteren van een NEMA 34 stappenmotor. Er was gewoon niet genoeg ruimte in hun machines om hem in de lengte te plaatsen, zoals we dat normaal doen. Daarom hebben we deze haakse tandwielkast ontworpen en getest, passend bij hun machines. Deze oplossing is inmiddels verbeterd en gestandaardiseerd, tot het punt waarop wij het goed genoeg vinden om in onze online winkel te verkopen. Wij gebruiken alleen componenten van de hoogste kwaliteit. De basis is CNC-gefreesd en vervolgens geanodiseerd. De AT-5 tandriemen die we gebruiken zijn 25 mm breed en zijn extreem sterk en duurzaam (zijn van het merk Optibelt). Om ze op de as van de LSM-module, maar ook op de stappenmotor te monteren, maken we gebruik van een BK61 klemsysteem. Dat heeft als voordeel dat het eenvoudig te monteren is, maar ook later te verwijderen of aan te passen. Dat is bij veel andere systemen zoals draadstiften voor spiebanen niet het geval. De versnellingsbak is zo ontworpen dat deze later met andere verhoudingen kon worden gebruikt. Er past dus bijvoorbeeld ook een 36 tands poelie op. De standaard poelie is 24 tanden. Dus naast een standaard 1:1 verhouding, kan er ook een aangepaste 1 op 1,5 verhouding gemaakt worden, door wat extra delen te kopen, en aan te passen.

Componenteigenschappen:

• Optioneel item voor DCNC Router Z-as kogelomloopspindel modules

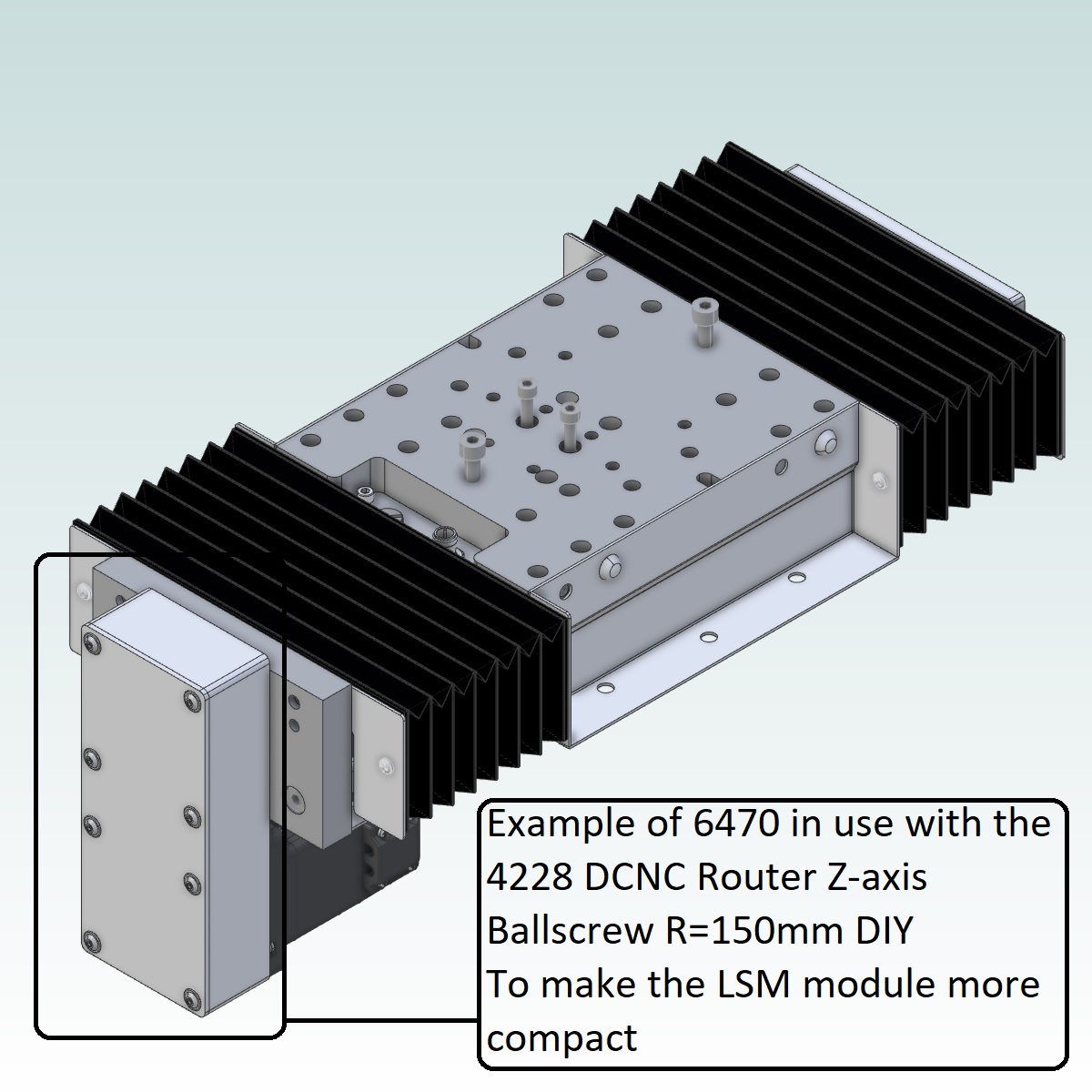

• Maakt een veel compactere Z-as mogelijk
• Complete set met alle onderdelen (huis/deksel, riemschijven etc)
• Module is door DCNC ontworpen/gebouwd/getest (Made in Holland)
• CNC gefreesde aluminium onderdelen
• Hoge kwaliteit AT-5 tandriemschijven en tandriemen, 25 mm breed (gemaakt in Europa)
• Ontworpen voor NEMA34 stappenmotoren, met asdiameter 14 mm (andere maten op aanvraag)
• NEMA34 stappenmotor niet inbegrepen! (zie het tabblad compatibele producten, welke stappenmotoren compatibel zijn)
• LSM-module niet inbegrepen (zie het tabblad compatibele producten, welke modules compatibel zijn)
